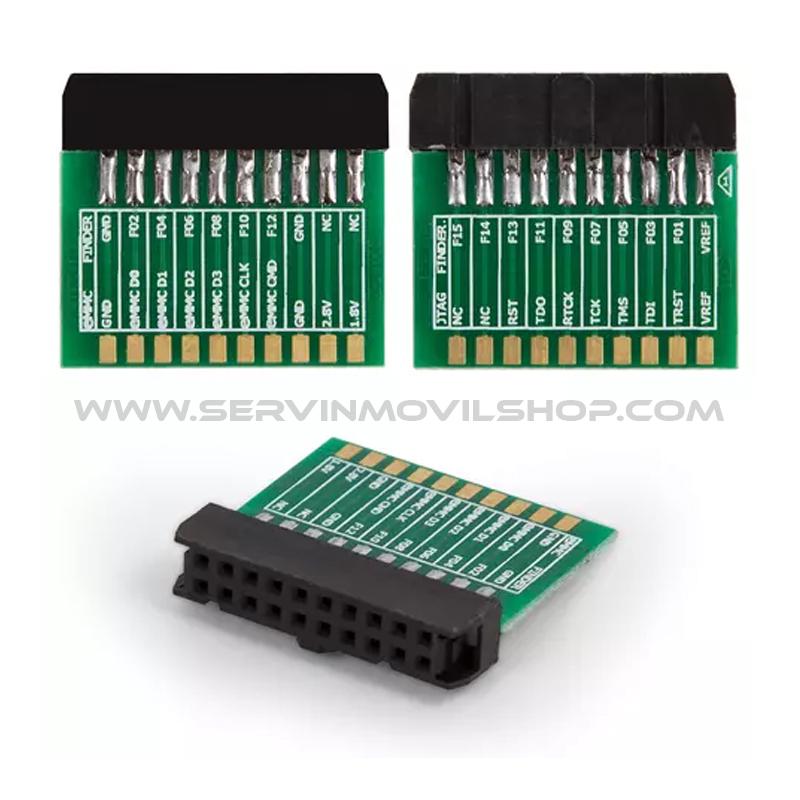

Adaptador Medusa Pro JIG

Adaptador de 20 pines diseñado para realizar servicio técnico de teléfonos celulares con ayuda de caja de liberación Medusa Pro. Pines del adaptador están marcados conforme a los pinouts de la caja Medusa Pro.

Configuración de pines del adaptador permite trabajar con las interfaces JTAG y MMC y detectar fácilmente el pin necesario sin necesidad de buscarlo en el software. Adaptador está equipado con plataformas externas, que permiten soldar los cables de grosor requerido. Se utiliza en los casos cuando se requieren varios adaptadores con diferentes configuraciones de pines o existe necesidad de reemplazar el adaptador original, incluido en el paquete de caja de liberación Medusa Pro.

Distribución de pines:

• JTAG – faceta superior
  • Pin1  VREF
  • Pin3  TRST
  • Pin5  TDI
  • Pin7  TMS
  • Pin9  TCK
  • Pin11 RTCK
  • Pin13 TD0
  • Pin15 Reset
  • Pin17 NC
  • Pin19 NC
• eMMC – faceta inferior:
  • Pin2  GND
  • Pin4  EMMc D0
  • Pin6  EMMc D1
  • Pin8  EMMc D2
  • Pin10 EMMc D3
  • Pin12 EMMC CLK
  • Pin14 EMMC CMD
  • Pin16 GND
  • Pin18 2.8V
